BGA封裝底部填充
作者： 點擊：1959 發布時間：2020-06-10 15:48:01
一、麵臨的挑戰
高可靠性要求的航空航天航海、動車、汽車、室外LED照明、太陽能及軍工企業的電子產品，電路板上的焊球陣列器件（BGA/CSP/WLP/POP）及特殊器件，都麵臨著微小型化的趨勢，而板厚1.0mm以下的薄PCB或柔性高密度組裝基板、器件與基板間的焊接點在機械和熱應力下作用下變得很脆弱。
二、解決方案

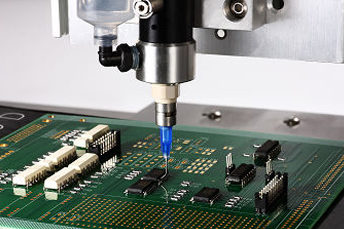

針對BGA封裝，凱恩KY提供底部填充工藝解決方案——創新型毛細流動底部填充劑。把填充膠分配塗敷到組裝好的器件邊緣，利用液體的“毛細效應”使膠水滲透填充滿芯片底部，而後加熱使填充膠與芯片基材、焊點和PCB基板三者為一體。
工藝優勢：
1、高流動性、高純度、單組份，極細間距的部件快速填充，快速固化能力；
2、能夠形成均勻無空洞底部填充層，可消除由焊接材料引起的應力，提高元器件的可靠性和機械性能，為產品的跌落、扭曲、振動、濕氣等提供很好的保護。
3、可返修係能，可對電路板再次利用，大大節省成本。
